BIM全过程咨询 | 新基建智能交通项目二标段

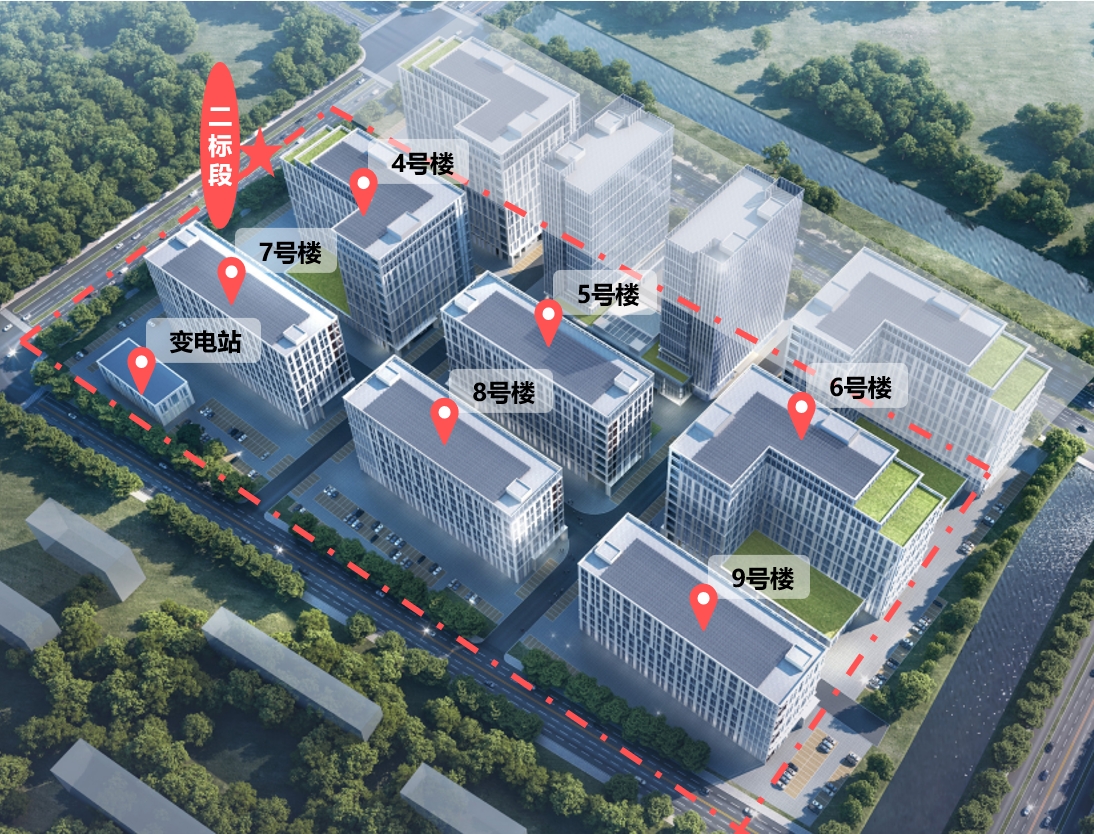

1.项目简介
项目名称：新基建智能交通项目二标段
总用地面积：47748m
总建筑面积：255894m
项目地点：相城区苏州高铁新城西公田路以南，开泰路以东、聚金路以西。
2.项目难点分析
主要问题
1. 深基坑施工风险大，最大开挖深度约8.3米，场地内存在暗渠，地质环境复杂，地下工程施工难度大。
2. 机电系统复杂，种类多、技术要求高，实际施工中管线密集区域、管线交叉部位等碰撞和冲突，影响施工质量和施工速度。
3. 项目可利用施工空间不足，施工总平面布置难以策划，现场无法布置生活区，交通组织困难。
4. 总承包管理及配合协调难度大，分包施工单位多。
5. 创优、质量控制
针对性措施
1. 通过BIM技术对项目格构柱进行深化，优化结构连接方式，保证项目施工质量。
2. 设备机房、狭小部位、走道、管道井综合协调BIM布置，验证管线之间的安装、操作空间以及管线之间的安全及相互干扰距离要求等。
3. 利用BIM提前对材料堆场、加工场、现场通道、塔吊位置、办公区、生活区，进行规划，节约场地便于堆场。
4. 通过项目产业互联网平台，对智慧工地，施工机器人，施工进度，部品部件生产等内容进行统一管理，从而协调各参建单位，确保各单位之间紧密配合。
5. 根据本项目创优指标，利用BIM技术对外观方面进行深化，将多个方案出具渲染图进行比选。
3.BIM设计阶段
基于BIM的智能建造施工过程应用
在施工阶段，项目全面应用BIM技术，涵盖以下关键领域：
CI标准化与场地布置优化——通过BIM技术对施工现场的CI布置进行标准化设计，优化场地布置方案，确保施工场地的合理利用和高效管理。
无人机倾斜摄影——利用无人机倾斜摄影技术获取施工现场的高精度三维地形数据，结合BIM模型进行场地分析和施工进度监控。
碰撞检查与机电深化——在BIM模型中进行碰撞检测，提前发现机电管线与结构之间的冲突，优化管线布局，减少施工过程中的返工。
4D施工进度管理——将BIM模型与施工进度计划相结合，实现4D施工进度管理，动态跟踪施工进度，及时调整资源分配，确保项目按时交付。
节点深化与工程量计算——利用BIM技术对复杂节点进行深化设计，生成详细的施工图纸和BOM清单，同时通过模型精确计算工程量，为成本控制提供数据支持。
VR应用与施工交底——通过VR技术结合BIM模型，进行施工方案的虚拟展示和施工交底，帮助施工人员更好地理解施工流程和质量要求。
二维码管理-在施工现场设置二维码标识，通过扫码获取施工节点的详细信息，包括设计参数、施工工艺、质量标准等，提升现场管理效率。
4.智能建造—数据驱动
在该项目中，智能建造的应用通过BIM（建筑信息模型）技术、物联网（IoT）和数据分析等手段，实现了从设计到施工的全流程数字化管理和优化。以下是各项应用的具体说明：
（1）BIM排砖
利用BIM技术对砌体工程进行精细化建模和排砖设计。通过参数化建模，系统能够自动计算砖块的排布方式，优化砖块的使用数量和布局，减少材料浪费。同时，BIM排砖可以生成详细的施工图纸和材料清单，确保施工过程的精准性。
应用场景：
提高砌体工程的施工效率。
优化材料使用，减少浪费。
提供施工图纸和材料清单，便于施工管理。
（2）管井优化
通过BIM模型对管井内的管线布局进行优化设计。利用BIM的三维可视化和碰撞检测功能，提前发现并解决管线之间的冲突，优化管井内的空间利用。
应用场景：
避免管线碰撞，减少施工中的返工。
提高管井空间利用率，确保施工顺利进行。
（3）机房深化
基于BIM技术对机房内的设备、管线和支架进行深化设计。通过三维建模和施工模拟，提前解决设备安装和管线布置中的问题，确保机房施工的精度和效率。
应用场景：
提高机房施工的精度和效率。
确保设备和管线布局的合理性。
提前发现并解决施工中的潜在问题。
（4）室外管线
利用BIM和GIS技术对室外管线进行综合设计和优化。通过三维可视化和碰撞检测，优化管线布局，减少施工中的返工和调整。
应用场景：
提高室外管线布局的合理性。
减少施工中的管线冲突和调整。
提升施工效率和质量。
（5）二次结构深化
通过BIM技术对二次结构（如隔墙、门窗等）进行深化设计，确保与主体结构的完美衔接。利用参数化建模和施工模拟，优化施工流程，提高施工质量。
应用场景：
提高二次结构施工的精度和效率。
确保与主体结构的完美衔接。
提前解决施工中的潜在问题。
（6）大体积混凝土测温
在大体积混凝土施工中，利用智能监测设备实时采集混凝土内部温度数据，并通过物联网技术将数据传输到管理平台。基于大数据分析实现温度变化的实时监控和预警，确保混凝土施工质量。
应用场景：
实时监控混凝土内部温度变化。
提供温度预警，防止温度裂缝。
确保大体积混凝土施工质量。
（7）外脚手架深化
结合BIM技术对附着式升降脚手架进行深化设计，优化机位附着方式和结构节点，确保脚手架的安全性和施工效率。通过模拟施工过程，提前解决脚手架安装和提升中的问题。
应用场景：
提高脚手架施工的安全性和效率。
确保脚手架与主体结构的完美衔接。
提前解决施工中的潜在问题。
5.运维方案
运维平台展示

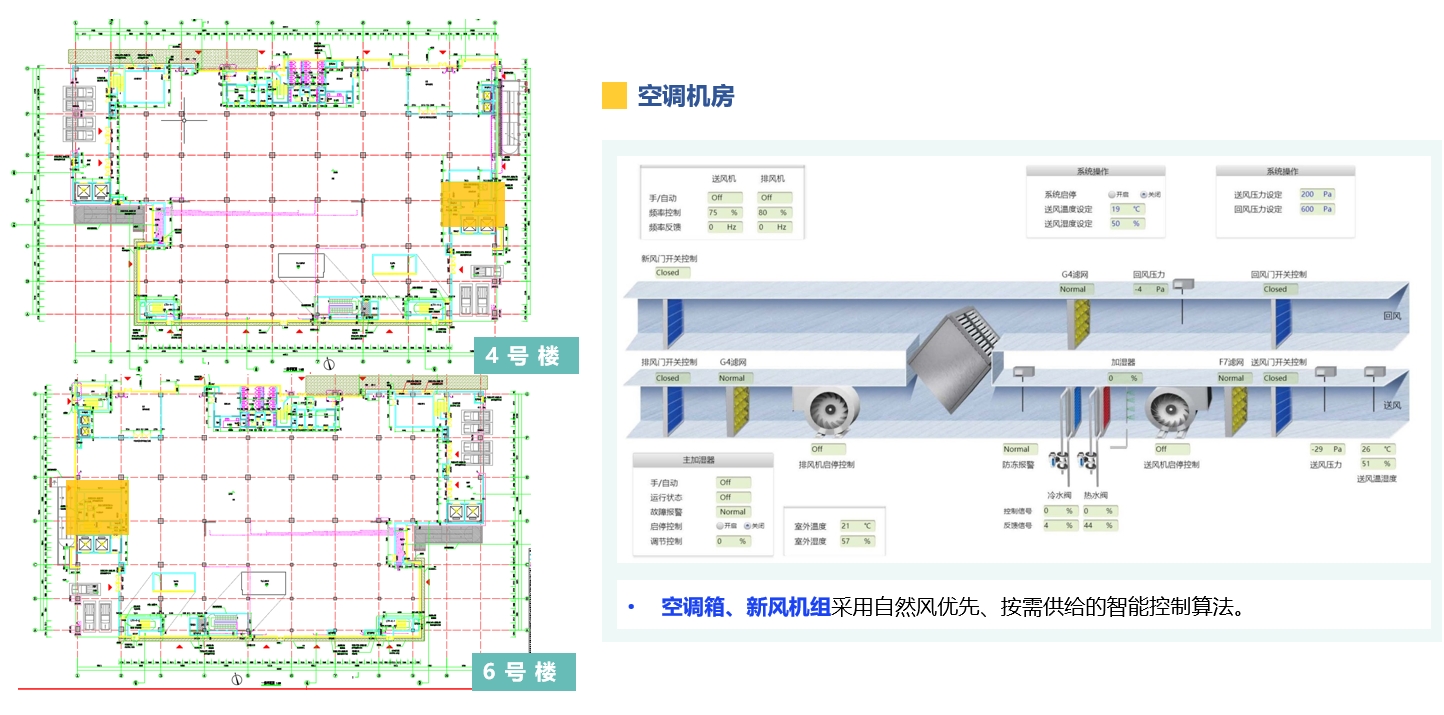

水、电智慧管理
6.项目总结
本项目BIM部分受到了业主的一致好评，分享几点可以推广的内容
BIM的优势挖掘，从小的方面帮助甲方，如可视化，快速出量这方面。甲方需要方案时，进行绘制的模型不必过于苛求精度，LOD300、350，能把想要展现的点，对比的点展现出来即可。
施工机器人、降低人工、提高效率。本工程采用混凝土地面三件套机器人，ALC墙板施工机器人，二次结构机器人。目前使用下来ALC墙板机器人最为值得推广，无论是成本，还是工人接受满意度，施工效率及质量都是最为优秀的。
无人机航拍目前是用来下点赞率最高的应用之一，提供高空视角对现场工地进行定时拍摄，一方面是留档，还有一方面是可以帮助甲方直接看到工地施工情况。
